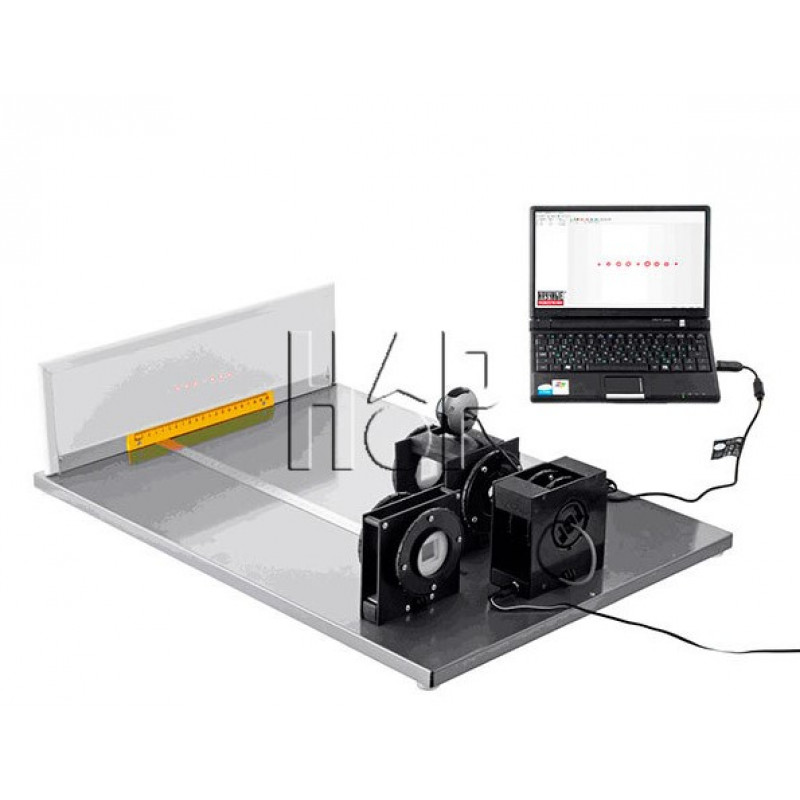

Лабораторная установка "Исследование дифракции Фраунгофера на дифракционной решетке"

Лабораторная установка предназначена для изучения дифракции на периодической структуре и определения длины волны монохроматического света с помощью дифракционной решетки, позволяя получить и обработать дифракционную картину, измерить расстояния между дифракционными максимумами и усреднить значения для различных решеток.
Стойка источника света и стойка для установки дифракционной решетки жестко закреплены на основании установки.

На поверхности основания имеется линейка для измерения расстояния от экрана до дифракционной решетки, используемой в опыте. На той же поверхности смонтирована дополнительная стойка для хранения двух дифракционных решеток, не используемых в данный момент.
Поляризатор установлен перед дифракционной решеткой и используется для уменьшения интенсивности падающего на экран излучения при фотографировании его с помощью видеорегистратора.
Масштаб съемки определяется с помощью линейки, смонтированной в нижней части экрана.
